Natural convection
自然對流
自然冷卻是最常用的一種散熱方式,自然冷卻是利用材料(主要是指型材)的高導熱性來帶走熱量并將熱量散發到空氣中的冷卻方式。即在沒有特定風速要求的情況下,使用自然對流散熱片是銅鋁散熱板材、散熱鋁擠壓件、散熱機加工或散熱合金鑄件來實現產品的散熱。

同裕熱能專注于大功率散熱,近年來在自然冷卻技術研發中取得了突破,例如:自主開發出高密度鏟削齒片技術,實現超薄齒片、超小間距、超高倍數散熱器主體結構的生產,可全面替代插片散熱技術,具有更大散熱面積、一次成型、100%型材導熱性、更高散熱性能的優點;在型材散熱器工藝創新上,采用新的摩擦焊焊接技術,解決型材無法滿足超寬體散熱需求的技術瓶頸,順利實現更大散熱功率、更大散熱結構的突破;等等。

技術創新是同裕熱能長足發展的基石,通過對自然冷卻技術的深入研究,實現更高的散熱效能,同時利用新技術為客戶提供更好的優化散熱解決方案,贏得了眾多行業客戶的好評,同裕熱能的自然冷卻散熱器被廣泛用于:不間斷電源(UPS)散熱、特殊電源散熱、中高壓變頻器散熱、太陽能儲能散熱、動力電池散熱、軌道交通電機散熱等。
同裕熱能提供多種自然冷卻散熱技術工藝選擇,提供定制化自然散熱冷卻方案:
型材技術散熱:鋁型材散熱器、鋁合金散熱器、銅鋁復合散熱器
型材拼接散熱:摩擦焊散熱器、堆疊散熱器、插片散熱器
鏟齒技術散熱:鏟齒散熱器、鋁鏟齒散熱器、銅鏟齒散熱器
鍛壓技術散熱:冷鍛散熱器、太陽花散熱器
機加技術散熱:機加散熱器、車鋁散熱器、車銅散熱器
壓鑄技術散熱:壓鑄散熱器、澆鑄散熱器
光伏逆變器強制風冷散熱解決方案

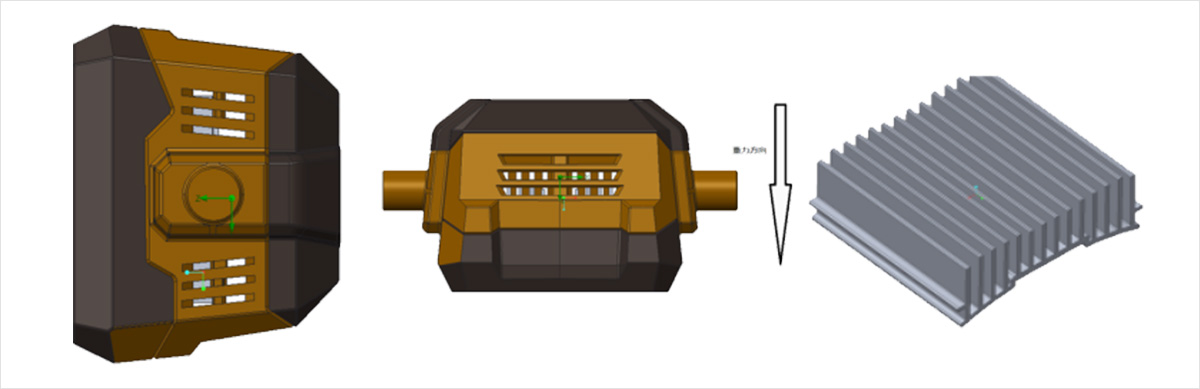

設計輸入及規格要求:
環境溫度:25℃,芯片熱耗:24W,散熱片:表面黑色陽極,輻射率:0.85。
豎直方向仿真結果示意圖:

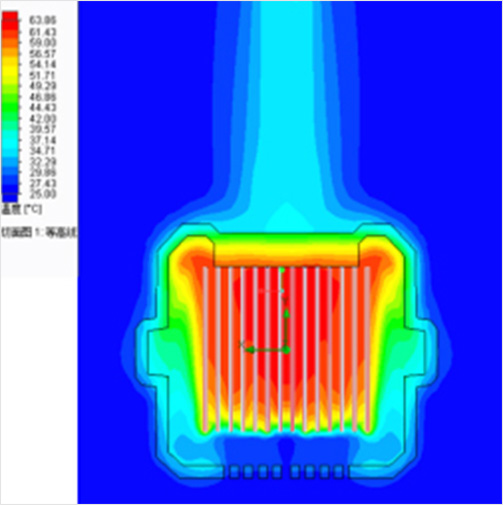

模型中心截面溫度分布圖

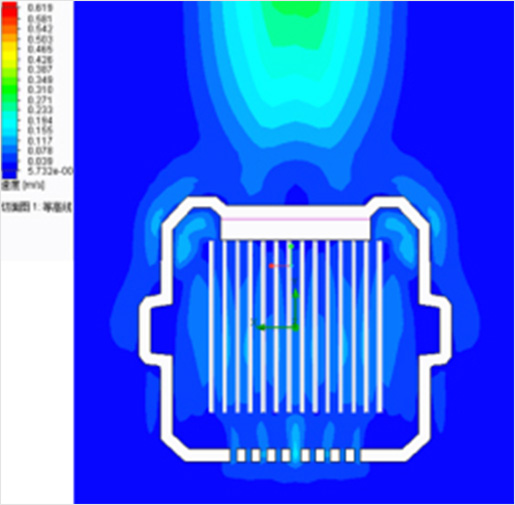

模型中心截面速度分布圖

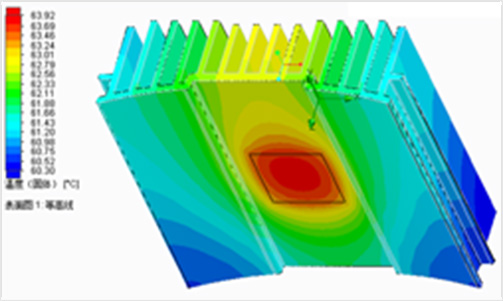

豎直方向散熱片溫度分布圖
(環境溫度:25℃,芯片熱耗:24W,散熱片最高溫度63.92℃)

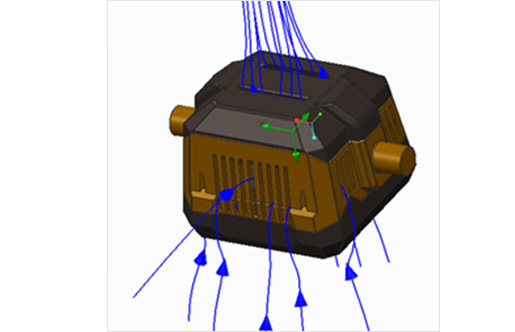

豎直方向流動跡線分布圖

豎直方向仿真結果示意圖:

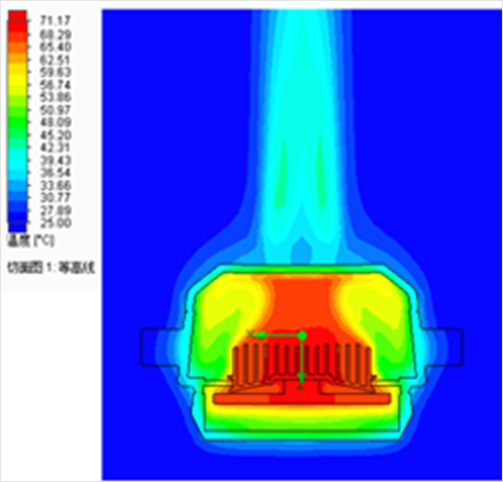

模型中心截面溫度分布圖

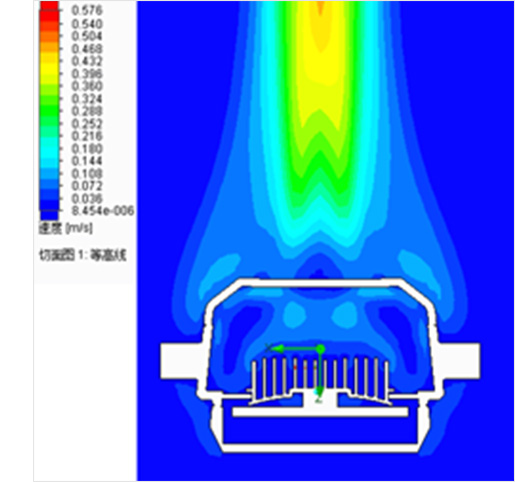

模型中心截面速度分布圖

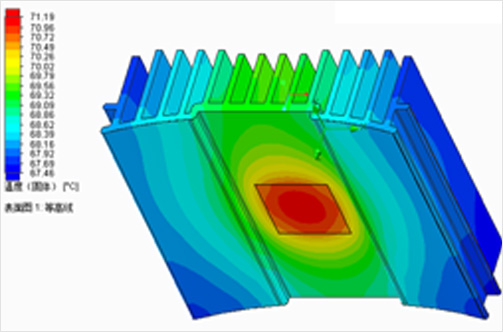

水平方向散熱片溫度分布圖

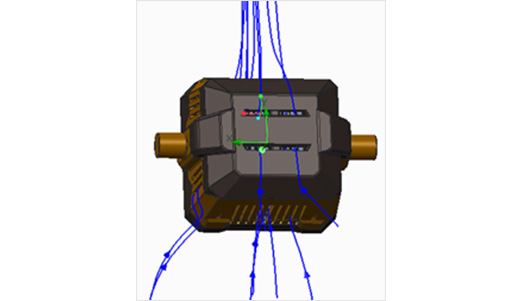

水平方向流動跡線分布圖

LED散熱仿真結果匯總:
H.S方案放置方向環境溫度散熱片輻射率熱耗散熱片最高溫度
鋁擠散熱器豎直25℃0.8525W63.92℃
水平71.2℃
