Forced air cooling
強制風冷

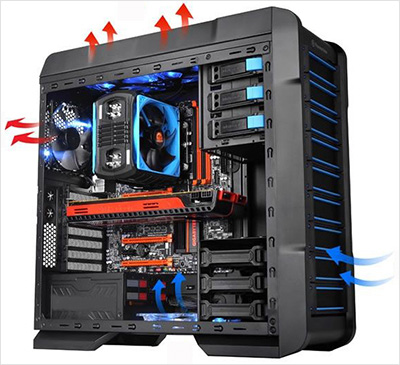

                        強制風冷是用增加空氣的流動作為媒介來實現熱源件的冷卻需要的散熱方式。通過加大熱源件的散熱表面積和加快單位時間內空氣流過物體的速率兩種方法能快速的實現良好散熱性能。增加散熱面積可以在熱源件表面加裝散熱片來實現,一般是把散熱片緊貼固定在熱源件上以獲得更高的散熱效能。增加空氣流動可用風扇(風機)來加強通風、強化冷卻效果。大多數情況下,風扇加上散熱片可以使冷卻效率大大提高。

強制風冷常常被用于內燃發動機的冷卻散熱,我們可以看到汽車或摩托車上內燃發動機的外部除了被設計成齒片狀,還加裝了搭載有強制風冷式的排氣口護罩,設計成齒片狀是為了增加散熱面積,而排氣口護罩中的風扇則是用于加強內燃發動機表面的空氣流動,讓發動機快速降溫,保證正常運行。

同裕熱能近年來加強對強制風冷技術應用的研發,實現了強制風冷用于風能變流器、光伏逆變器、SVG等大功率機器的散熱。使用大功率鏟齒散熱器+風扇或大功率鏟齒散熱器+熱管的散熱方式,可大大提高散熱效能。
同裕熱能提供多種風冷散熱解決方案:
                    風冷+型材散熱器
風冷+摩擦焊散熱器
風冷+插片散熱器
風冷+鏟齒散熱器
風冷+熱管散熱器
光伏逆變器強制風冷散熱解決方案
設計輸入及規格要求:
損耗項 單個損耗
(W)
器件數量 單個損耗
(W)
型號 環境溫度
(℃)
散熱設計溫度(℃)
IGBT模板 426W 1 426W FS150R12KT3 60 100
合計     426W

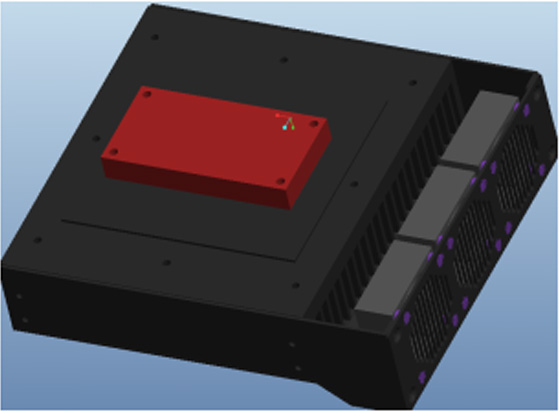

光伏逆變器仿真模型示意圖及散熱設計參數:

3pcs 6025 fan,距離前面板5mm,面板對應開孔率為65%,采用鋁型材散熱器,導熱介質:7762 grease 0.1mm,K=4W/m*K。

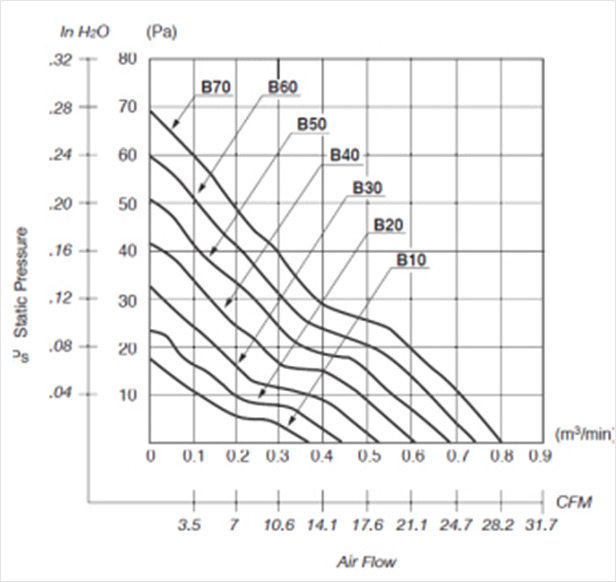

風扇使用說明及參數:
初始設計匹配C6025M12BPLB1w-7風扇(參數:12V,4500RPM,34.13dBA)
方案使用NMB2410ML-04W-B80風扇(參數:12V,7800RPM,46dBA)

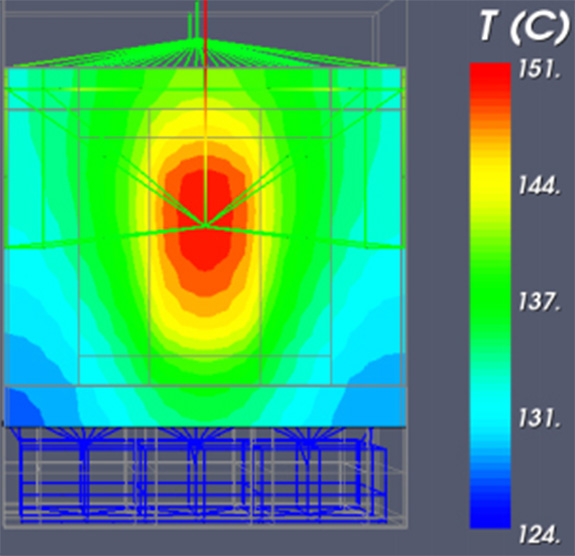

初始設計匹配風扇熱仿真溫度示意圖:

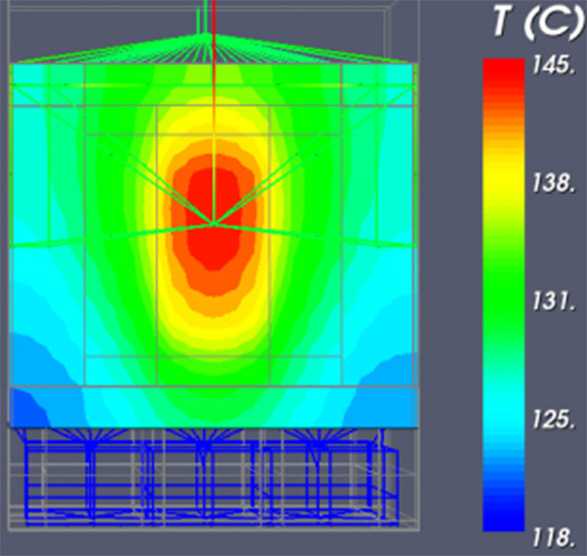

方案使用風扇熱仿真溫度示意圖:

(仿真結果顯示:原始設計散熱片+C6025 fan IGBT 客溫151℃,方案匹配NMB6025 fan,IGBT客溫145℃,兩個風扇具有相同的轉速、噪音、電壓、壽命,因此首選NMB此風扇)
初始設計匹配風扇熱仿真溫度示意圖:

數據匯總:

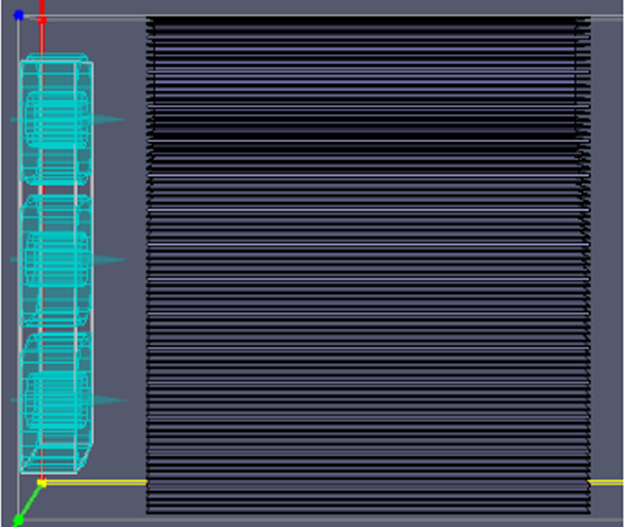

(1)方案采用全鋁鏟齒散熱片+NMB6025ML 7800RPM風扇,散熱片外形尺寸不變,底板厚度不變,齒片厚度為0.8mm ,共73fins,間距:2.3mm,鏟齒鋁散熱片。
(2)特別注意:調整風扇與前面板間沒有空隙,防止空氣回流。(如果按照原設計則有5mm的間隙,空氣會回流,溫度會增加6℃。)

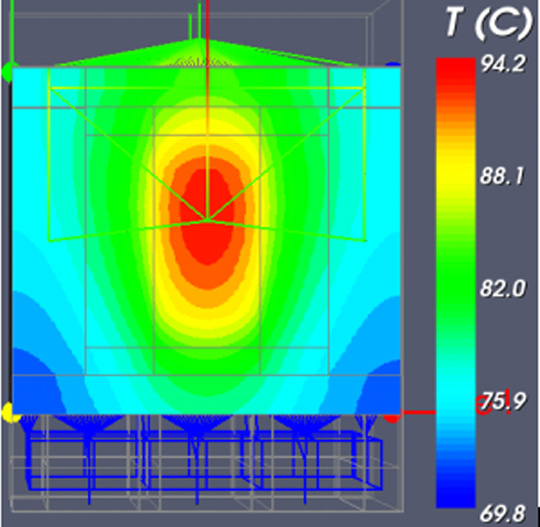

(3)仿真結果:IGBT殼溫為94.2℃,符合客戶要求的100℃。
